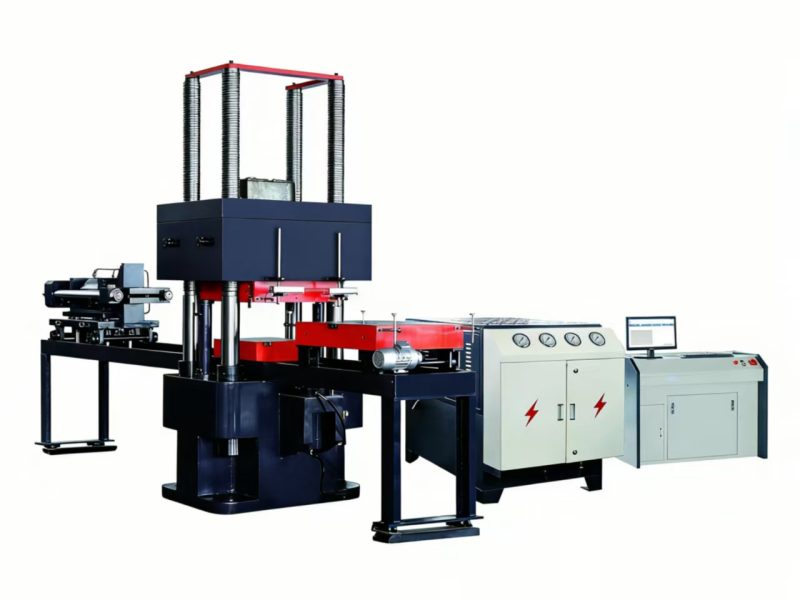

压剪试验机是一种用于大型结构构件力学性能测试的重要试验设备，主要用于桥梁支座、抗震支座及结构节点的压缩、剪切和转角等多轴加载试验。设备垂向最大试验力可达5MN～50MN，同时具备横向剪切加载和转角加载功能，可全面模拟结构在复杂受力条件下的力学性能。
该设备采用高精度力传感器及先进控制系统，垂向试验力测量范围为2%～100%FS，测量精度优于±0.5%。设备支持等速力加载控制，并可实现垂向加载、横向剪切加载及转角加载的多轴协同控制。
压剪试验机广泛应用于桥梁工程、轨道交通工程、建筑抗震工程及科研院所进行桥梁支座性能测试、结构抗震性能研究和大型构件力学性能检测。
该设备主要用于以下试验：
| 压剪试验机主要规格及技术参数 | |
| 垂向最大试验力 | 5MN～50MN |
| 垂向试验力测量范围 | 2%～100%FS |
| 垂向试验力测量精度 | ±0.5%/±1% |
| 下置式垂向油缸行程 | 200～300mm |
| 上置式垂向油缸行程 | 600～1200mm |
| 垂向最大试验空间 | 600～1500mm |
| 等速试验力控制范围 | 0.5kN/s～30kN/s |
| 横向剪切力 | 1000kN～6000kN |
| 横向剪切力测量范围 | 2%～100%FS |
| 横向剪切力测量精度 | ±0.5%/±1% |
| 横向剪切油缸行程 | 200～400mm |
| 最大转角力 | 300kN～2000kN |
| 转角力测量范围 | 2%～100%FS |
| 转角力测量精度 | ±0.5%/±1% |
| 转角油缸行程 | 150～300mm |
| 产品名称 | 压剪试验机 |
|---|---|
| 垂向最大试验力 | 5MN~50MN |
| 垂向试验力测量范围 | 2%~100%FS |
| 垂向试验力测量精度 | ±0.5% / ±1% |
| 下置式垂向油缸行程 | 200~300mm |
