DMS系列3D超景深显微镜在半导体与电子元件检测中的应用
半导体和电子元件检测的难点在于结构小、反光强、台阶多、局部高度差明显。DMS系列的价值在于把显微观察、景深融合、3D测量和报告输出放在同一套流程里。

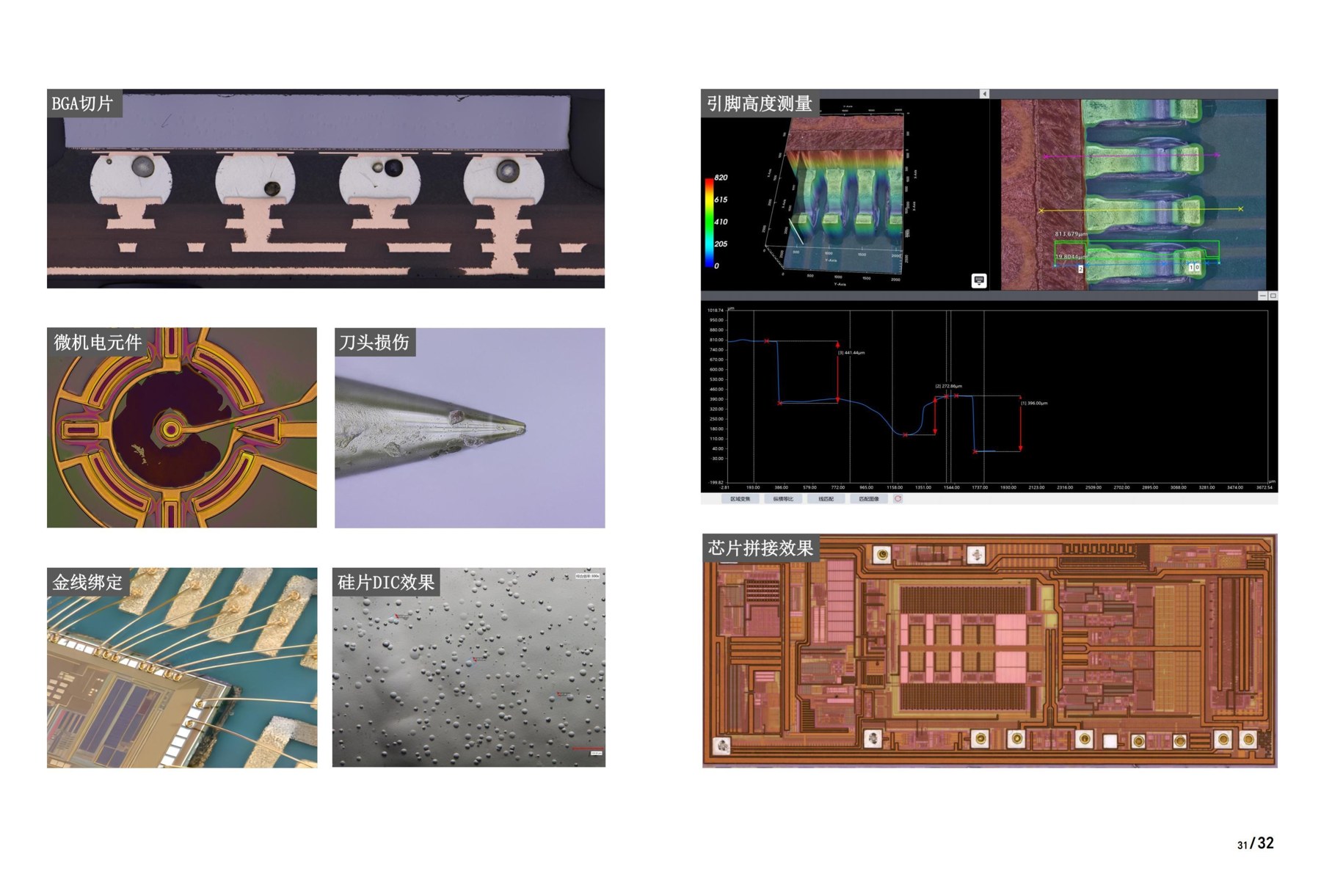

适合的电子检测项目
| 检测对象 |
典型问题 |
DMS功能匹配 |
| PCB焊点 |
虚焊、桥连、爬锡、反光过曝 |
景深融合、HDR、反射消除、3D轮廓测量 |
| BGA切片 |
焊球界面、层间缺陷、轮廓变化 |
高倍成像、图像拼接、轮廓测量 |
| 芯片线路 |
线宽、缺口、污染、局部划伤 |
高分辨率相机、DIC/偏光、自动边缘提取 |
| 金线绑定 |
金线位置、塌陷、断裂、污染 |
多角度观察、跨视野测量、图像保存 |
| 引脚高度 |
共面性、变形、高度差 |
3D点高度测量、轮廓测量、CSV输出 |

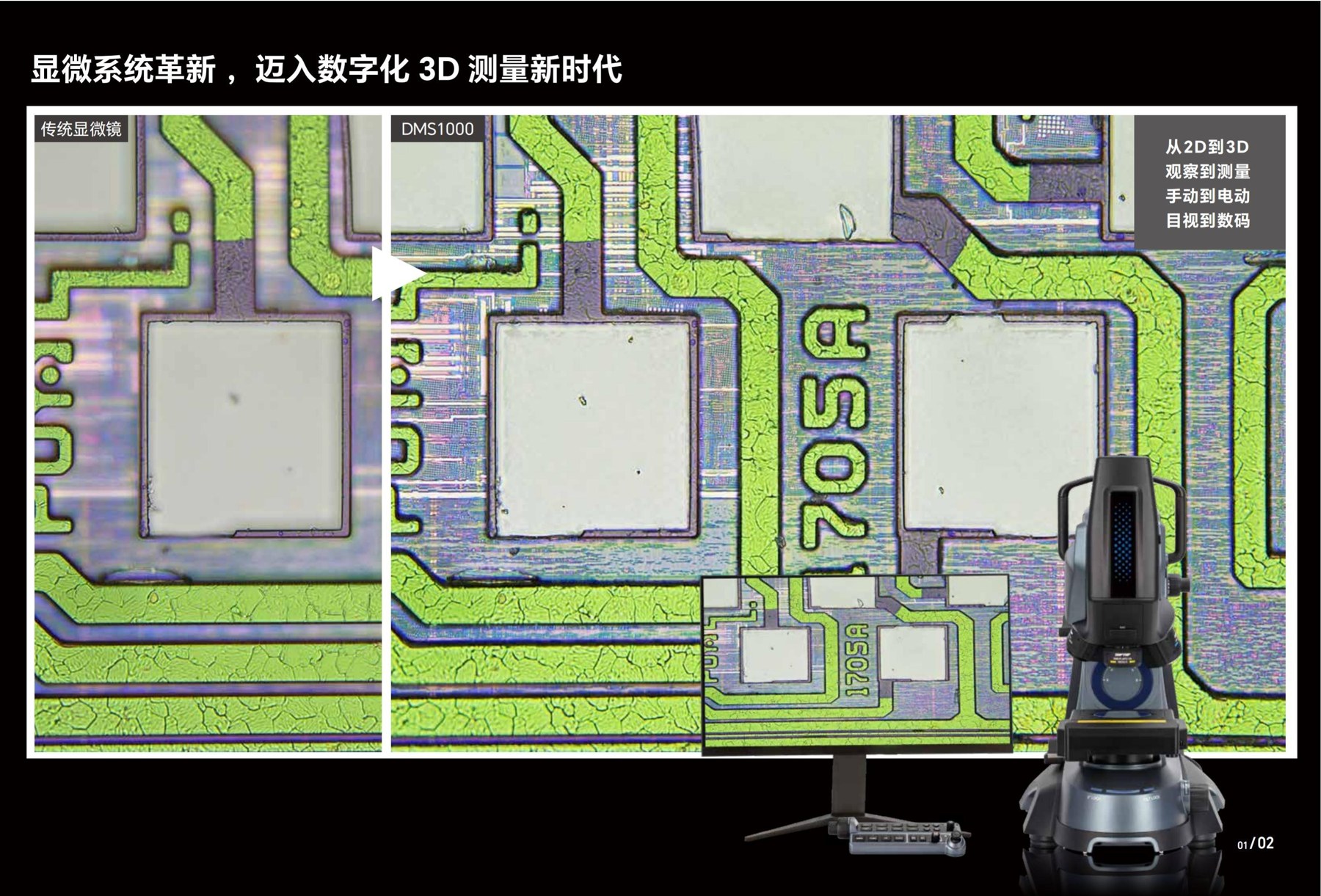

为什么要用3D超景深
传统显微镜在高倍下景深很浅，焊点、引脚和封装边缘常常只有局部清晰。DMS系列通过景深融合把不同焦平面的清晰区域合成，便于同时观察顶部、侧壁和底部细节。
对质检流程的价值
- 减少人为调焦和拍照误差。
- 把图片、测量数据和拍摄条件固化为可追溯记录。
- 支持CSV输出，便于后续统计和质量分析。
- 对反光样品可通过HDR、反射变换和照明切换提升可见细节。
半导体与电子元件的细分应用场景
DMS系列在半导体和电子元件领域的价值，主要体现在反光表面观察、微小缺陷定位、高低差结构成像和检测数据留档。对于质量部门和研发部门，它既是观察设备，也是工艺复盘工具。
芯片表面与焊盘检测
观察划伤、污染、崩边、焊盘氧化和局部反光异常，必要时结合HDR和同轴照明提高表面细节。
BGA切片与焊点形貌
观察焊点截面、孔洞、裂纹、润湿形态和高度差，适合结合景深融合和3D轮廓记录。
引脚与连接器
用于引脚变形、毛刺、共面性、镀层缺陷和端子污染检查，可根据需求做尺寸和高度测量。
PCB线路与微孔
观察线路边缘、残铜、微孔、绿油覆盖、污染颗粒和加工毛刺，适合做图像拼接和缺陷留档。
场景问答
芯片表面反光会影响缺陷判断吗？
会。强反光可能掩盖划伤、污染和边缘缺陷。建议结合HDR、反射消除、偏光或同轴照明进行样品测试。
BGA切片为什么需要大景深？
BGA切片和焊点截面存在明显起伏，高倍下单一焦平面只能看清局部。景深融合可以让截面边缘、孔洞和裂纹更完整呈现。
电子元件检测是否需要电动平台？
如果只是单点抽检，手动平台可以满足；如果需要多个焊点、多个区域重复检测或做整板拼接，电动平台能明显提高一致性和效率。
检测结果如何用于质量追溯？
可保存图像、测量标注、拍摄条件和CSV报告，把异常位置、尺寸数据和复检结果对应到批次或工艺参数中。
