在材料科学、结构工程、航空航天以及工业质量控制领域，万能试验机（Universal Testing Machine, UTM）作为评估材料机械特性的核心工具，其重要性不言而喻。万能试验机的主要功能是模拟各种受力环境，通过对试样施加精确受控的载荷，测量其在拉伸、压缩、弯曲、剪切等状态下的物理响应，从而确定材料的强度、塑性、韧性等关键性能指标 。随着精密制造和自动控制技术的飞速发展，万能试验机已经演化出两条截然不同的技术路线：基于伺服电机驱动的电子（机电）万能试验机与基于流体动力驱动的液压（伺服）万能试验机 。
这两种技术路径在力值传递原理、控制逻辑、结构刚性、维护成本以及特定应用场景下展现出显著的差异性。深入理解这些差异不仅是实验室选型和工程设计的必要前提，更是确保测试数据科学性、一致性与经济性的基础。本报告旨在从工程物理、控制理论、生命周期成本以及行业标准等多个维度，对液压与电子万能试验机进行详尽的技术剖析和战略对比。
动力传递与机械架构的深度解构
万能试验机的动力系统是其性能的基石。驱动机制的选择直接决定了设备能够达到的最大载荷、移动横梁的控制精度以及对外界干扰的抵抗能力 。
电子万能试验机（EUTM）的机电耦合机制
电子万能试验机，在行业内常被称为“螺杆驱动型”试验机，其核心架构代表了机电一体化技术的深度融合。该类设备通常采用高精度交流伺服电机作为初始动力源 。伺服电机的旋转运动经过同步带或减速箱的扭矩放大后，驱动两根或多根对称布置的高精密滚珠丝杠（Ball Screw）旋转 。滚珠丝杠作为一种高效的传动元件，通过其内部循环流动的滚珠将旋转运动转化为横梁的垂直线性运动 。
滚珠丝杠的选择对电子万能试验机的性能至关重要。相比于传统的滑动丝杠，滚珠丝杠具有极小的摩擦系数（通常小于 0.01）和几乎为零的反向间隙（Backlash），这使得横梁在极低速度下也能保持极其平稳的运动，不存在“爬行”现象 。此外，由于其刚性传动的特性，电子式设备在载荷方向切换（如从拉伸转为压缩）时，能够实现极高的定位响应速度，这对于循环疲劳测试和复杂的应变路径控制具有决定性意义 。
液压万能试验机（HUTM）的流体动力学设计
与电子式设备的刚性丝杠传动不同，液压万能试验机利用液压油作为动力传递和压力放大的介质。其系统通常由液压泵站（HPU）、电液伺服阀、高压管路以及液压作动器（油缸与活塞）组成 。液压泵站将电能转化为高压流体的势能，通过伺服阀对流量和方向的精确比例调节，驱动作动器内的活塞产生巨大的线性作用力 。
液压系统的基本物理优势在于其惊人的能量密度。根据帕斯卡原理，在一个封闭的液压系统中，压力可以在各个方向等量传递。这意味着通过增大工作油缸活塞的有效受压面积，系统可以在较小的物理占用空间内产生高达数兆牛顿（MN）的载荷，这在机械驱动系统中往往需要庞大且极易损坏的电机和丝杠组才能实现 。液压作动器的油缸和活塞之间通过特殊的低摩擦密封圈或静压轴承配合，能够在承载巨大压力的同时，保持一定的运动灵活性 。
驱动系统核心参数对比
| 特征维度 | 电子万能试验机 (EUTM) | 液压万能试验机 (HUTM) |
| 主传动元件 | 精密滚珠丝杠 (Ball Screw) | 液压油缸/活塞 (Actuator) |
| 动力转换方式 | 电能 → 机械旋转 → 线性运动 | 电能 → 流体压力 → 线性运动 |
| 传动效率 | 极高 (由于滚珠丝杠低摩擦) | 中等 (涉及流体阻力与阀口损失) |
| 刚性表现 | 传动链刚性极强 | 流体具有一定压缩性，表现为柔性阻尼 |
| 反向间隙 | 几乎为零 | 依靠液压油路压力闭环消除 |
载荷能力与结构刚性的工程博弈

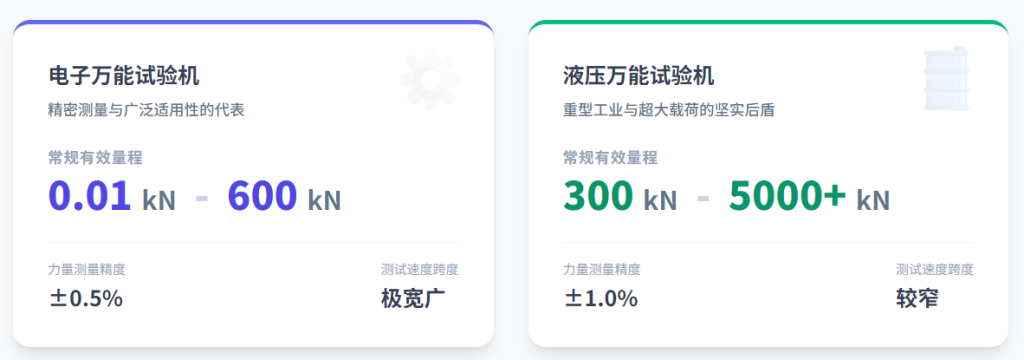

在实验室选型过程中，首要考虑的参数往往是所需的最大试验力。载荷需求不仅决定了设备的体积，也决定了其所能适配的技术路径 。
高载荷领域的统治地位：液压系统
在面对诸如建筑用大直径螺纹钢、预应力钢绞线、高强钢板以及重型混凝土构件时，测试力值通常从数百千牛（kN）起步，甚至达到 3000 kN 或更高 。液压万能试验机在这一区间具有绝对的统治地位。例如，Torontech 的 TT-MSH 系列液压机能够覆盖从 600 kN 到 2000 kN 的范围，而像 TTM-3000 这样的重型机型更是能产生 3000 kN 的极限载荷 。
这种超高载荷能力得益于液压油路压力调节的便捷性。通过提升泵站的工作压力或增加油缸直径，可以相对经济地获得更大的输出力 。此外，液压式设备的机架通常采用重型铸钢件和加粗的镀铬立柱，这种沉重的质量分布不仅提供了极高的结构稳定性，还能在材料发生脆性断裂的一瞬间吸收巨大的冲击能，保护内部的测量元件 。
中低载荷的精密调节：电子系统
相比之下，电子万能试验机在 300 kN 以下的区间表现更为卓越 。虽然现代技术已经能够制造出 600 kN 的电子机型（如 TTM-600），但由于其对大直径丝杠和超大扭矩伺服电机的依赖，其制造成本和物理体积会随着载荷等级的提升而急剧增加 。
电子式设备在低载荷（甚至低至几牛顿）测试中的优势尤为突出。在进行诸如塑料薄膜拉伸、纺织纤维强度测试或微小电子元器件焊接强度评估时，液压系统可能会因为油温波动产生的微小压力脉动而影响读数的稳定性，而电子式设备的传感器直接集成在刚性横梁上，能够提供极高的信噪比和分辨率 。

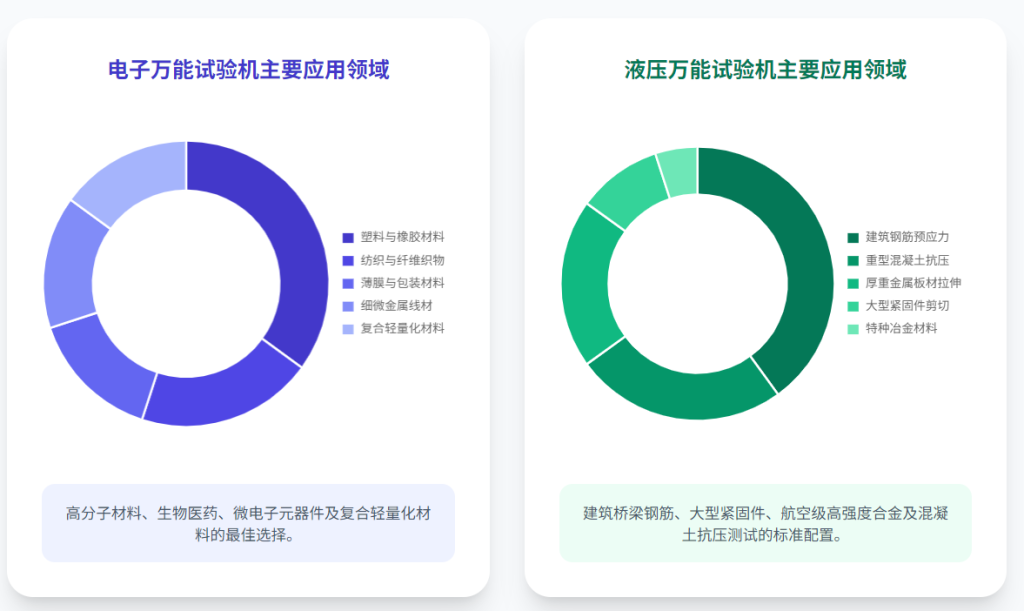

常见应用材料与推荐机型载荷范围
| 材料类别 | 典型测试力范围 | 推荐技术路径 | 备注 |
| 薄膜、纤维、胶黏剂 | 1 N – 5 kN | 电子 (单柱/双柱) | 需要极高的位移分辨率 |
| 塑料、轻金属、电子零件 | 5 kN – 100 kN | 电子 (双柱落地式) | 要求恒定的应变速率控制 |
| 普通金属棒材、复合材料 | 100 kN – 600 kN | 电子或伺服液压 | 两者在此区间有交叠 |
| 建筑钢筋、高强钢、螺栓 | 600 kN – 2000 kN | 伺服液压 | 电子式在此区间成本极高 |
| 混凝土构件、桥梁缆索 | >2000 kN | 液压 (定制大跨度机架) | 必须使用液压作动器驱动 |
控制精度、速率稳定性与应变速率灵敏度
现代材料测试不再满足于“拉断”试样，而是要求在极其精确的应力或应变速率下进行测试，以观察材料的动态响应特性 。
闭环控制系统的技术差异
所有的现代万能试验机本质上都是闭环控制系统。系统通过传感器获取当前的载荷、位移或试样变形（应变），将其与目标曲线进行实时对比，并快速调整执行器（电机速度或伺服阀开口）以消除偏差 。
电子万能试验机的反馈回路极短且极其敏捷。由于伺服电机能够以每秒数千次的频率接收指令并调整转速，配合滚珠丝杠的零间隙传动，EUTM 可以实现极宽的试验速度调节范围（例如 0.001 到 500 mm/min） 。这种能力对于根据 ISO 527 进行的聚合物测试至关重要，因为聚合物的模量和屈服强度对加载速率极其敏感 。
液压万能试验机的控制精度在历史上曾被认为低于电子式，但伺服液压技术（Servo-Hydraulic）的出现彻底改变了这一局面 。通过使用高频响的电液伺服阀和全数字控制系统，现代液压试验机如 TTM-3000 也能实现 ±0.5% 的力值准确度和极高的位移分辨率 。然而，受限于液压油的压缩性和流体流动的惯性，液压机在速度响应上通常略慢于电子机，且其稳定工作的速度区间相对较窄，通常集中在准静态和低速动态范围内 。
应变控制与应力速率
在金属材料的拉伸试验中，ISO 6892-1 标准强调了应变速率控制的重要性。电子万能试验机凭借其卓越的低速稳定性，能够轻松维持试样在屈服阶段所需的极低且恒定的应变增长 。 对于液压试验机而言，在应对高载荷下的应力控制模式（例如恒定载荷增长速率）时，液压系统的稳定性表现出色。当试样发生瞬间屈服导致载荷突降时，液压缸内的流体阻尼特性可以起到一定的缓冲作用，防止系统产生过冲 。

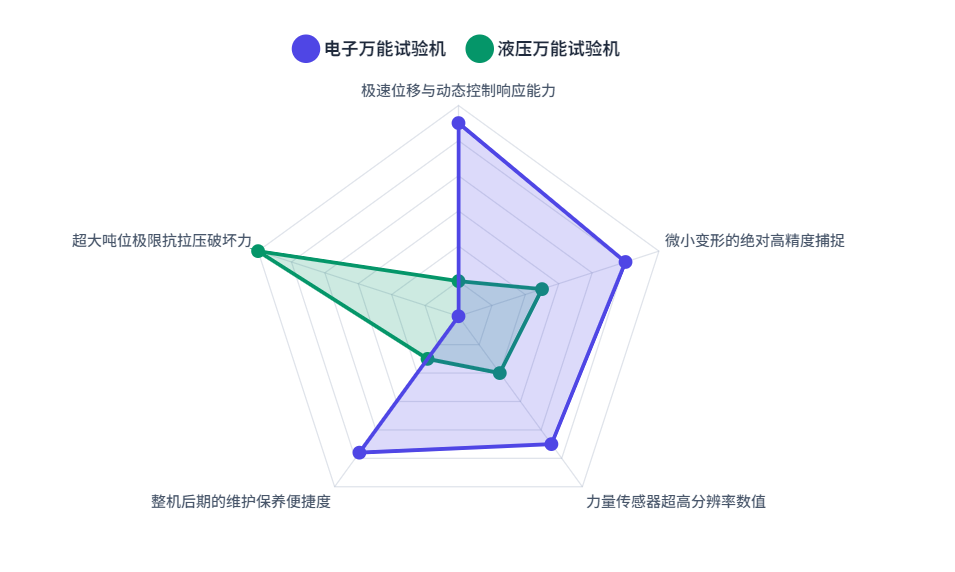

关键性能参数对比表
| 参数项目 | 电子万能试验机 (EUTM) | 液压万能试验机 (HUTM) |
| 力值准确度 | 0.5 级 (读数的 ±0.5%) | 0.5 级或 1.0 级 |
| 速度调节比 | 1:500,000 (极宽) | 1:100 (相对窄) |
| 最低稳定测试速度 | 0.001 mm/min | 约 0.01 mm/min |
| 控制反馈频率 | 非常高 (典型 1000 Hz 以上) | 较高 (受伺服阀频响限制) |
| 负载保持能力 | 依靠电机扭矩，存在微小热量产生 | 极佳，液压锁闭后几乎无能量损耗 |
维护需求、可靠性与实验室环境兼容性
设备的长期运行稳定性不仅关系到数据的可靠性，还直接影响实验室的运营成本和工作环境 。
维护复杂程度与故障风险
电子万能试验机被广泛认为是“低维护”设备 。其主要维护工作集中在定期对滚珠丝杠进行清洁和加注润滑脂，以及检查传动皮带的张紧度 。由于系统不涉及流体循环，不存在漏油污染实验室环境的风险。电子元件的寿命通常取决于实验室的防尘和电压稳定性，在正常环境下可以稳定运行多年 。
液压万能试验机的维护则相对繁琐。由于其动力源是高压循环油路，用户必须定期（通常每 1-2 年）更换液压油，并频繁监控油液的污染程度和氧化状态 。滤芯需要定期更换，以防止微小颗粒损坏极其昂贵且敏感的电液伺服阀。此外，液压油缸的密封圈在长期使用后可能会发生老化渗漏，导致压力保持性能下降 。液压泵站在运行时会产生大量热量，通常需要配备专门的空气冷却器或水冷系统来维持油温在 40−50∘C 的理想范围内，否则油液粘度的变化会显著影响控制精度 。
实验室环境适应性
在环境兼容性方面，电子万能试验机具有显著优势。它们运行安静，仅在横梁高速移动时发出轻微的电机转动声，非常适合在写字楼、洁净室或研发中心的开放式实验室中使用 。其紧凑的占地面积也为实验室的空间规划提供了灵活性 。
液压万能试验机，尤其是配备独立泵站的大型机型，运行噪音较大。虽然现代静音泵技术已经大幅降低了分贝数，但液压流动的嘶嘶声和泵的嗡嗡声在安静的环境中仍然比较明显 。此外，大吨位液压机通常需要定制深化的钢筋混凝土基础，以承受数吨重的设备自重以及测试过程中的动态冲击 。
环境与维护特性对比汇总
| 维度 | 电子万能试验机 (EUTM) | 液压万能试验机 (HUTM) |
| 运行噪音 | 极低，适合日常办公环境 | 较高，可能需要隔离泵站 |
| 占地面积 | 小，模块化设计 | 较大，需考虑泵站和油箱空间 |
| 环境清洁度 | 极佳，无油污泄露 | 存在潜在渗油风险，需防油托盘 |
| 维护频率 | 每年一次常规检查/润滑 | 每半年巡检，定期换油 |
| 生命周期寿命 | 丝杠和电机通常可达 15 年以上 | 结构架可达 30 年，但密封件需定期更换 |
经济性分析：初始投资、运营成本与投资回报（ROI）
在财务决策维度，选择哪种技术路径往往取决于实验室的预算结构和预期的测试通量 。
初始采购成本的曲线关系
在小载荷（<100 kN）领域，由于电子式机型已经实现了大规模标准化生产，其价格通常低于同等能力的伺服液压机。液压系统在小量程下显得过于笨重且成本结构复杂 。
然而，随着载荷需求的上升，价格曲线发生了交叉。当试验力需求跨越 300 kN 并向 1000 kN 以上迈进时，电子式机型的价格呈几何级数增长 。这是因为驱动超高载荷所需的精密丝杠和巨型电机的加工难度极大且材料成本极高。相比之下，液压机通过简单的液压放大原理，在 1000 kN 以上的区间提供了极佳的性价比。例如，购买一台 2000 kN 的液压机可能只需要同吨位电子机价格的 60%−70% 。
运营与能源开支
在长期运营中，电子万能试验机更加节能。它们仅在加载过程中消耗电能，且转换效率极高。在空载或静止状态下，其待机功率极低 。
液压系统则存在较高的能源底噪。即使在试样安装或待机期间，液压泵站通常也需要保持循环运行以维持系统压力和油温平衡，这导致了持续的电力消耗 。加之液压油更换、滤芯采购以及密封件维修的费用，HUTM 的长期 OPEX（运营支出）显著高于 EUTM 。

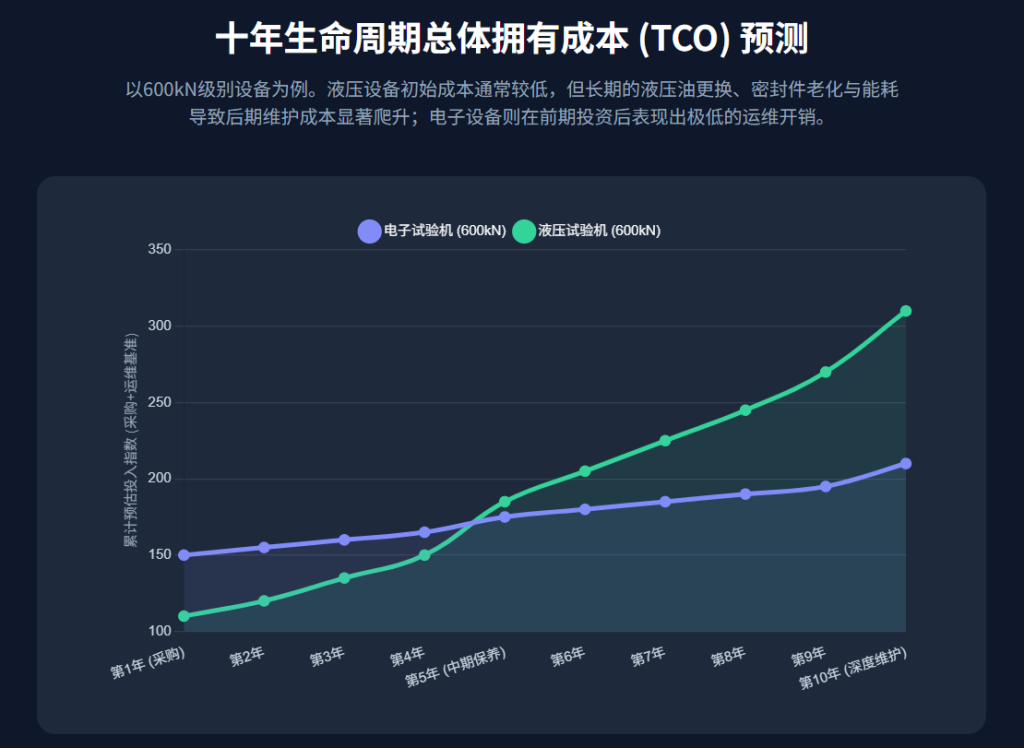

五年生命周期总成本估算模型
| 成本构成项目 | 电子式 (100 kN) | 液压式 (1000 kN) | 趋势分析 |
| 设备采购 (CAPEX) | 中 | 高 (但在其力值段比电子便宜) | 高载荷下液压更具优势 |
| 安装与基础设施 | 低 | 高 (需地基与配电) | 液压需额外土建成本 |
| 电力损耗 | 低 | 中高 | 电子能效比更高 |
| 耗材 (油/滤/脂) | 极低 | 中 | 液压需定期更换油液 |
| 维护人工 | 低 | 中 | 液压维护更具专业要求 |
行业标准、测试合规性与软件生态
无论机械结构如何，试验机必须证明其输出的数据符合国际通行的行业标准，如 ASTM、ISO、JIS 等 。
电子万能试验机的标准优势区间
电子机型因其对位移和低速应变的精准控制，被认为是执行非金属材料标准（如 ASTM D638 塑料拉伸、ASTM D412 橡胶测试）以及金属精细拉伸标准（如 ISO 6892 模量测量部分）的标准工具 。其软件通常集成有先进的应变控制算法，可以直接与引伸计（Extensometer）形成紧密的闭环，确保测试过程中的应变率严格符合规范。
液压万能试验机的工业契合度
液压机型则与重工业标准深度契合。例如 ASTM A370 和 ASTM E8 等金属产品测试标准，往往涉及大尺寸试样的断裂测试 。液压机的夹具系统（通常为液压斜面楔形夹具）能够提供高达数百千牛的初始夹紧力，防止高强金属在拉伸过程中滑脱，这是普通机械夹具难以实现的 。
软件集成与数据链
现代 UTM 系统，如 Torontech 的全数字控制器和配套软件，已经消除了不同驱动方式在软件功能上的隔阂。无论是电子还是液压机型，均能提供实时曲线显示、自动化数据处理、多级用户管理以及与实验室管理系统（LIMS）的联网功能 。高级软件功能包括：
- 自动识别： 软件能够自动捕捉材料的屈服点（上屈服与下屈服）、抗拉强度以及断后伸长率 。
- 安全保护： 具备多层级硬件与软件限位，一旦发生过载、过压或横梁异常移动，系统能在毫秒级响应并紧急制动 。
- 曲线叠加分析： 允许用户将多个测试批次的应力-应变曲线进行叠加对比，分析材料批次间的一致性 。
未来展望：从分立走向融合的技术趋势
万能试验机技术并非停滞不前。随着工业 4.0 的推进，两种传统路径正在通过交叉借用对方的长处而发生融合。
电液静压技术 (EHA) 的兴起
正如前文所述，传统的中心液压系统正在被更为紧凑、高效的电液静压系统（Electro-Hydrostatic Actuation）所挑战 。EHA 系统将伺服电机驱动的微型液压泵直接安装在执行器上，消除了复杂的外部管路和阀站。这种“即插即用”的液压方案既保留了液压的高载荷能力，又具备了电子式的清洁和精准，代表了高端重载测试的未来 。
智能化与远程诊断
未来的 UTM 将集成更多的环境传感器（温湿度、振动监控）和 AI 诊断模块。通过机器学习算法分析载荷传感器的信号特征，系统可以提前预判滚珠丝杠的磨损或液压泵的潜在失效，提醒用户进行预防性维护 。此外，随着协作机器人技术的成熟，自动装样、测试、卸样和废料回收的一体化全自动化测试单元将成为大规模质检实验室的主力 。
战略选型建议与结论
在选择液压万能试验机与电子万能试验机时，不应简单地判断优劣，而应基于以下决策树进行科学评估：
- 力值需求门槛： 如果您的常规测试载荷在 300 kN 以下，且涉及大量聚合物、复合材料或小型精密零件，电子万能试验机是毫无疑问的首选，其带来的精度优势和低维护便利性将显著提升实验室效率 。
- 重载工业场景： 如果您的主要工作是执行建筑钢材、大型金属铸件或混凝土构件的破坏性试验，且载荷常年超过 600 kN，那么液压万能试验机将为您提供最高的投资性价比和结构可靠性 。
- 精度与速率敏感性： 对于需要极慢速加载（如蠕变试验）或极其复杂的变速率路径控制的任务，电子式的机电刚性传动具有不可替代的稳定性 。
- 环境与运营预算： 在洁净办公楼环境下，应优先选择电子式。而在具备工业基础设施的工厂质检站，液压机型的耐用性更具优势。从长期运营看，应预留更多的预算给液压机的油液管理和密封件维护 。
综上所述，液压万能试验机以其卓越的载荷能力和工业鲁棒性，继续作为重型材料测试的支柱；而电子万能试验机则凭借无出其右的控制精度和环境友好性，在现代精密制造和研发领域展现出广阔的前景。通过对两者驱动机制、经济性及合规性的深入解析，企业能够构建起一套既符合当前测试需求又兼顾未来扩展性的材料表征能力。
